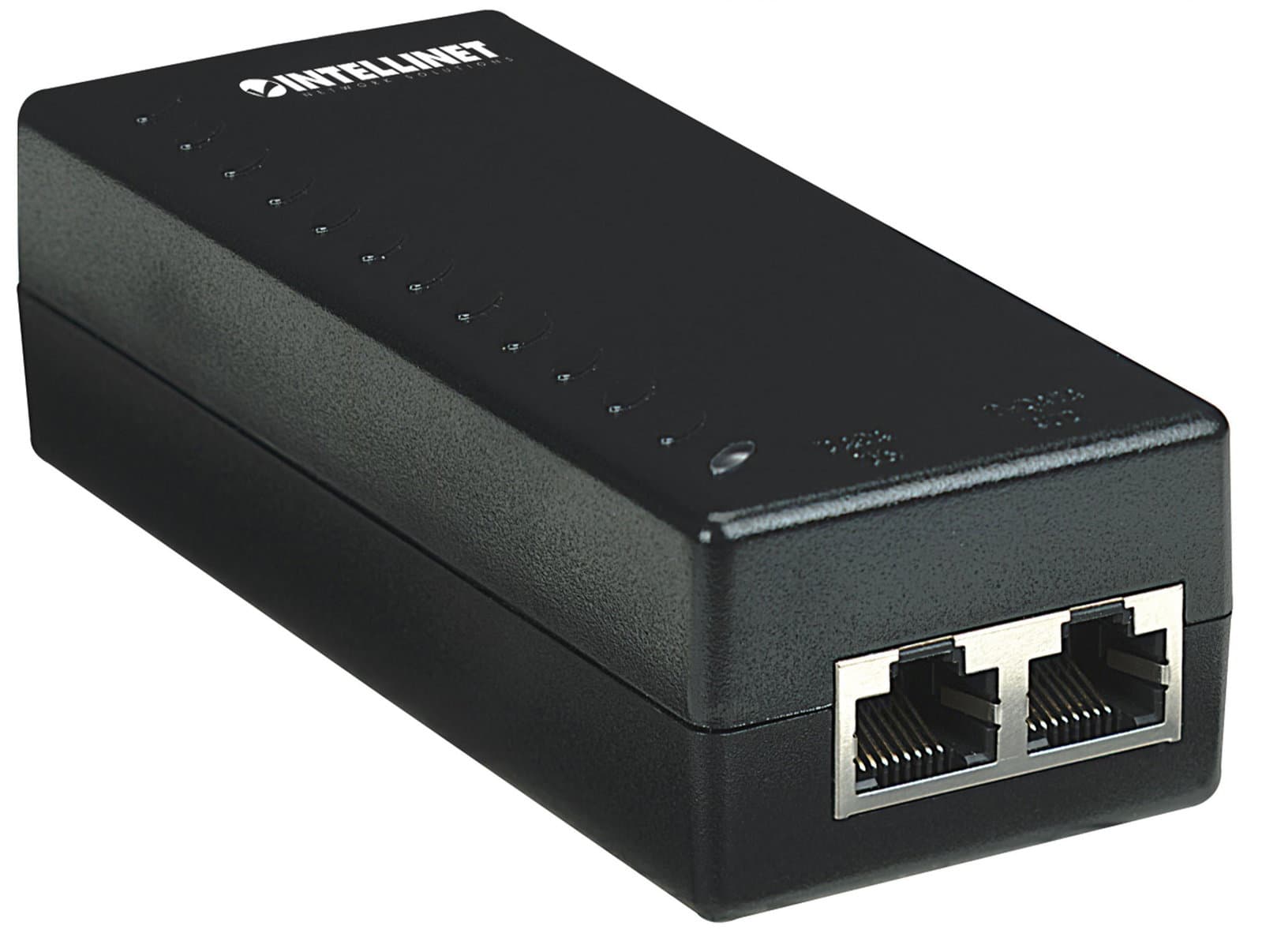

Iniettore Power over Ethernet (PoE) 15.4W IEEE 802.3af - Intellinet IDATA IP-POWER3

Standards

• IEEE 802.3af (Power over Ethernet)

• IEEE 802.3 (10Base-T Ethernet)

• IEEE 802.3u (100Base-TX Fast Ethernet)

  Informazioni Generali

  • Supporta


  - 100Base-TX Cat5 UTP/STP RJ-45, 8 pin

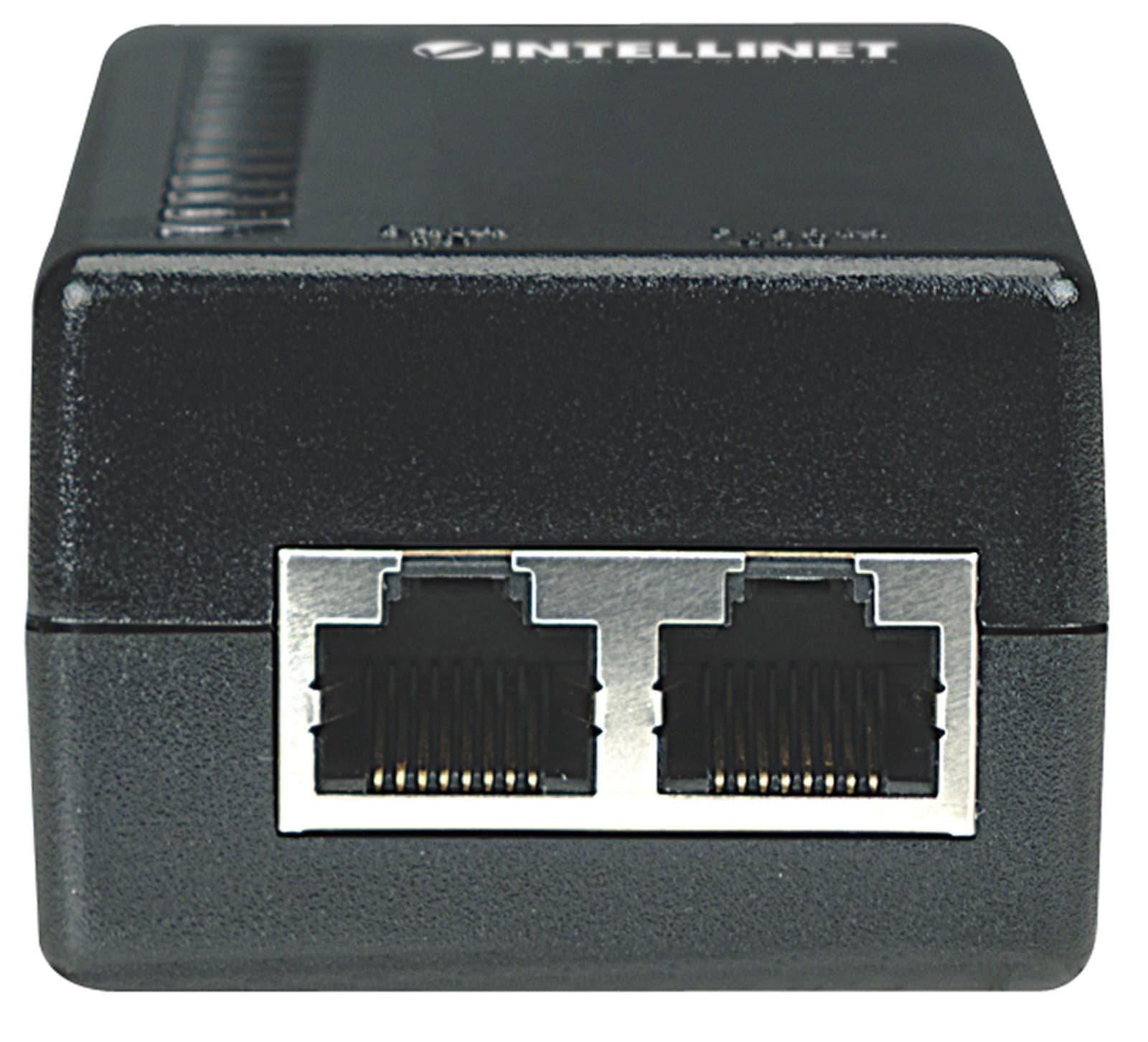

  • Porte:


  - 1 RJ-45 100 Mbps in input

  - 1 RJ-45 100 Mbps output dati e potenza

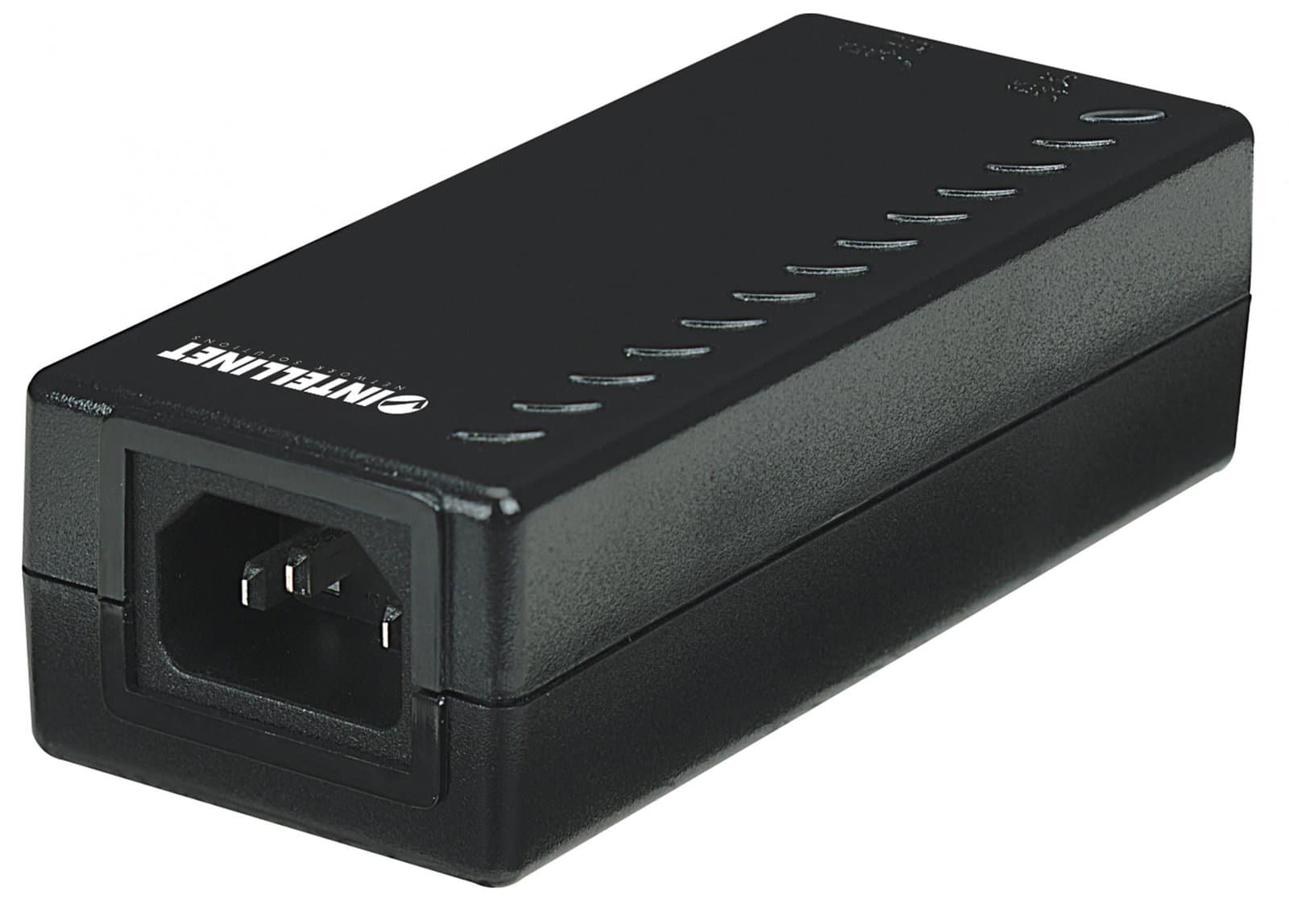

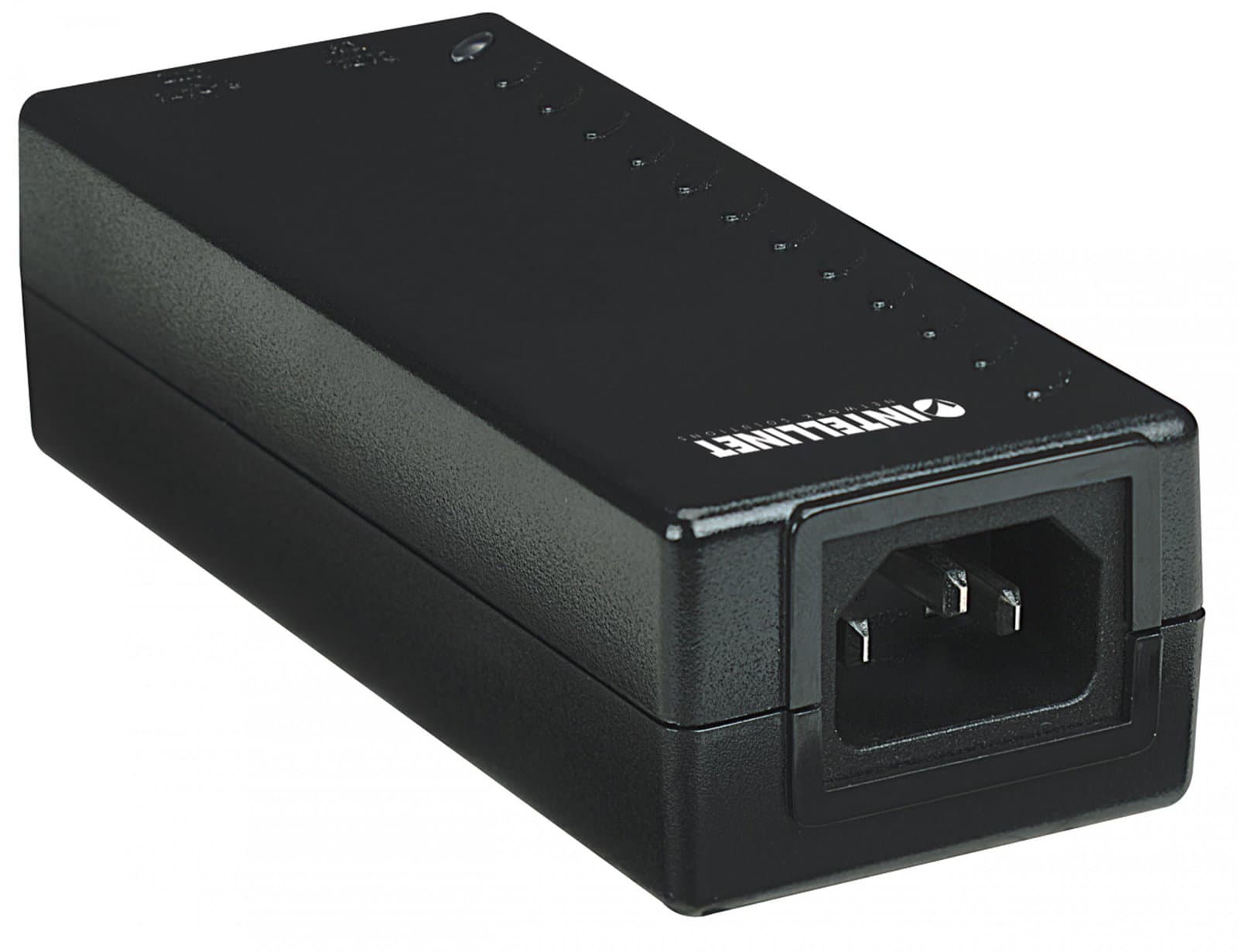

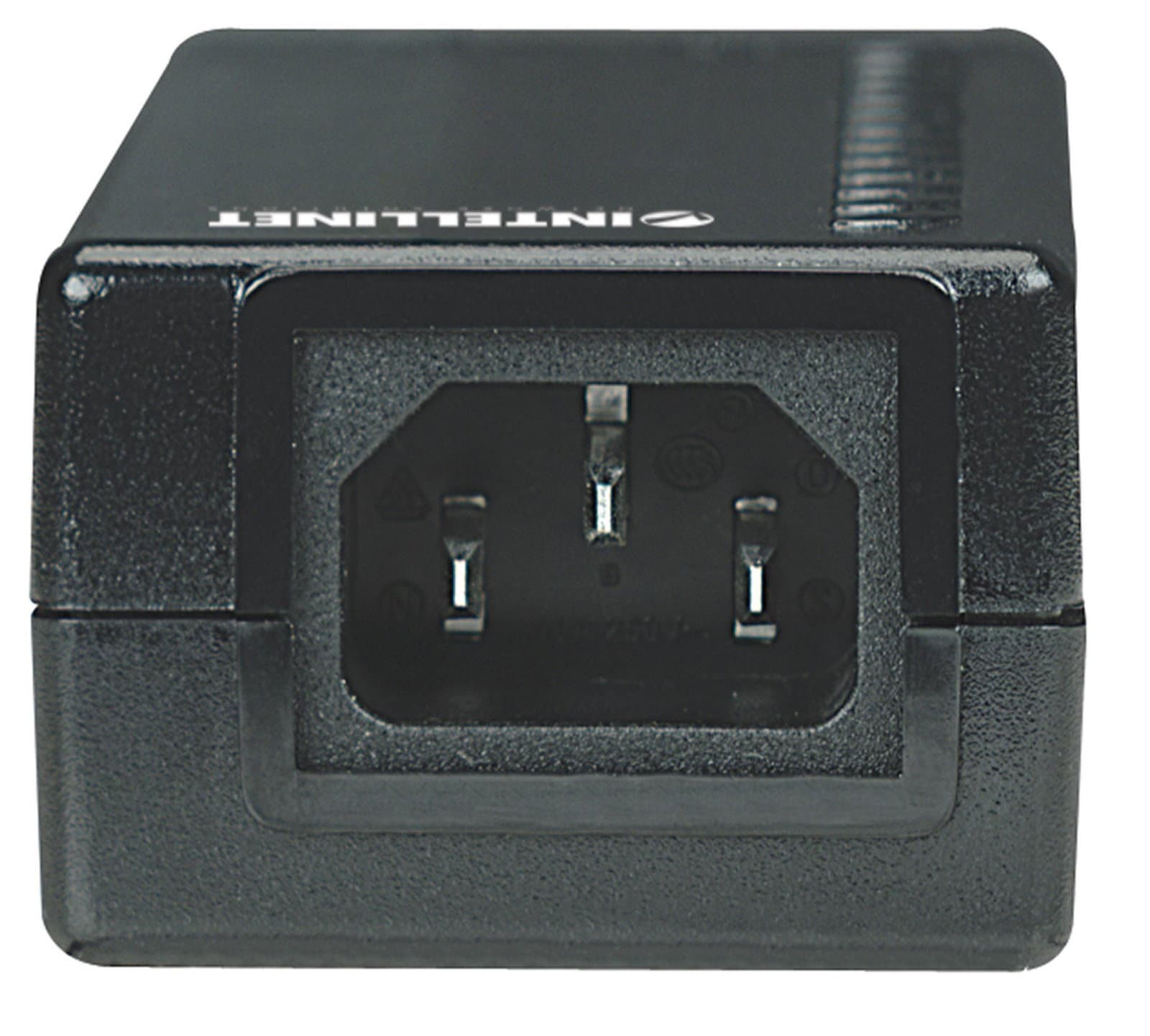

  - 1 connettore di alimentazione (3 pin)

  • Funzioni di Protezione:


  - Corto circuito per GND

  - Sovraccarico per correnti oltre 450 mA

  - Protezione da alto voltaggio per gli output oltre i 52 V

  • Compatibilità: tutti i dispositivi conformi con IEEE 802.3af

  • Certificazioni: FCC Class B Part 15, CE

    Piedinatura Connettore RJ-45 in Input

    • Pin 1: Rx+ (data receive)

    • Pin 2: Rx- (data receive)

    • Pin 3: Tx+ (data transmit)

    • Pin 4: NC (not connected)

    • Pin 5: NC (not connected)

    • Pin 6: Tx- (data transmit)

    • Pin 7: NC (not connected)

    • Pin 8: NC (not connected)

      Connettore RJ-45 in Output (Dati + Potenza)

      • Pin 1: Rx+ (data receive)

      • Pin 2: Rx- (data receive)

      • Pin 3: Tx+ (data transmit)

      • Pin 4: -Vdc_return (+) (feeding power [+])

      • Pin 5: -Vdc_return (+) (feeding power [+])

      • Pin 6: Tx- (data transmit)

      • Pin 7: -Vdc (feeding power [-])

      • Pin 8: -Vdc (feeding power [-])

        LED

        • Alimentazione AC (Red)

        • Alimentazione sul Canale Dati (Green)

        • Alimentazione sul Canale Alarm (Red)

          Alimentazione

          • Input: 100 ~ 240 V AC, 50 to 60 Hz

          • Output: 48 V DC / 350 mA

          • Consumo energetico: 19 Watts (massimo)

            Informazioni generali

            • Involucro plastico (ABS)

            • Dimensioni: 120 (L) x 50 (W) x 35 (H) mm (4.7 x 2.0 x 1.4 in.)

            • Peso: 0.14 kg (0.3 lbs.)

            • Temperatura operativa: 0 – 60°C

            • Umidità operativa: 10 – 90% RH, senza condensa

            • Temperatura di stoccaggio: -20 – 85°C

              Contenuto della confezione

              • Iniettore Power Over Ethernet

              • Cavo d alimentazione

              • Foglio d istruzione
