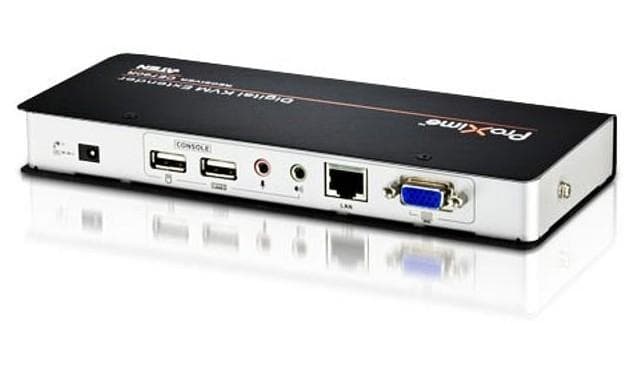

Estensore KVM USB VGA con audio, RS-232 e Deskew 300m - Aten IDATA CE-770

IDATA CE-770 è un estensore KVM USB con funzione Deskew. La compensazione automatica del segnale e la funzionalità seriale RS-232 consentono l’accesso a un sistema informatico da una console USB remota.

Supporta la sintonizzazione del ritardo RGB per sincronizzare manualmente i segnali RGB. Ciò consente di distribuire le apparecchiature su distanze più ampie. La funzione di sincronizzazione del CE770 corregge gli errori di fase del colore e quelli temporali che si verificano sulle trasmissioni a lunga distanza. Consente inoltre di sintonizzare manualmente le impostazioni del segnale R/G/B.

Caratteristiche

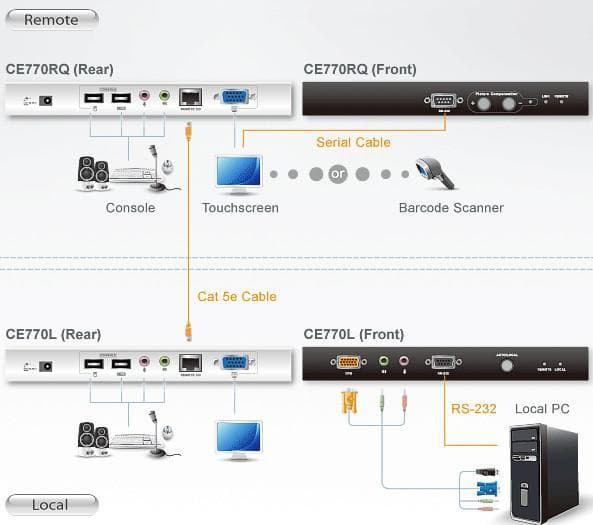

• Unità remota e locale collegabili con una distanza massima di 300 metri con un cavo Cat 5e

• Funzionamento con console doppia: controllo del sistema sia locale sia in remoto da console tastiera, mouse USB e monitor

• Funzione Deskew: sincronizza automaticamente il ritardo del segnale RGB per compensare la distanza

• Chip ASIC in dotazione per maggiore affidabilità e compatibilità

• Compensazione automatica del segnale (ASC)

• Canale RS-232: consente il collegamento di dispositivi seriali come touchscreen e scanner di codici a barre

• Supporto ed emulazione tastiera Mac/Sun*

• Dotato di audio: supporta altoparlanti e microfono stereo

• Rilevamento e protezione da sovracorrente USB

• Selezione della modalità operativa spingendo un pulsante (solo per l unità locale): selezione fra modalità operativa Locale e Automatica

• Protezione 8KV/15KV ESD incorporata (tensione di contatto 8KV; tensione aerea 15KV) e protezione dai picchi di corrente di 2KV

• Video ad alta risoluzione: fino a 1920 x 1200 a 60Hz (150m); 1280 x 1024 a 60Hz (300m)

• Audio superiore: nessuna perdita di qualità a 300 m

• Supporta i formati widescreen **

• Supporta VGA, SVGA, SXGA (1280 x 1024), UXGA (1600 x 1200), WUXGA (1920 x 1200) e monitor multisync; il monitor locale supporta DDC; DDC2; DDC2B

• Collegamento a caldo

• Installabile a rack

• Facile da installare – non richiede software – è sufficiente collegare i cavi ai dispositivi

  * 1. Emulazione delle tastiere Sun/Mac tramite combinazioni di tasti della tastiera PC

  2. Le tastiere Sun/Mac funzionano solo con i propri rispettivi computer

  ** I dati EDID per il formato widescreen vengono inviati dalla porta di uscita video locale. Per le modalità e gli schermi widescreen, collegare il monitor alla porta di uscita video locale o utilizzare un emulatore EDID di ATEN.

  Specifiche tecniche

  • Connettori porta di collegamento alla console:


  - Tastiera: 1 USB di tipo A femmina (bianco)

  - Video: 1 connettore HDB-15 femmina (blu)

  - Mouse: 1 USB di tipo A femmina (bianco)

  - Altoparlanti: 1 connettore mini stereo femmina (verde)

  - Mic: 1 connettore mini stereo femmina (rosa)

  - RS-232: CE770L 1 DB-9 femmina (nero); CE770RQ 1 DB-9 maschio (nero)

  • Connettori porte KVM:


  - Tastiera/Video/Mouse: 1 SPHD-17 femmina (giallo)

  - Altoparlanti 1 connettore mini stereo (verde)

  - Mic: 1 connettore mini stereo (rosa)

  • Connettore Alimentazione: 1 connettore CC (nero)

  • Da dispositivo a dispositivo: 1 connettore RJ-45 femmina (nero)

    Risoluzione video

    1920 x 1200 @ 60Hz (150 m);

    1280 x 1024 @ 60Hz (300 m);

    DDC, DDC2, DDC2B

    Caratteristiche ambientali

    Temperatura operativa: 0 - 50°C

    Temperatura di stoccaggio: -20 - 60°C

    Umidità relativa 0-80%, senza condensa

    Dimensioni

    • Larghezza: 20.20 cm

    • Profondità: 8.64 cm

    • Altezza: 2.50 cm

      Certificazioni

      • RoHS

      • RAEE

        Contenuto della confezione

        • 1 Estensore KVM USB CE770L (unità locale)

        • 1 Estensore KVM USB CE770R (unità remota)

        • 1 Cavo KVM USB (1,8m)

        • 2 Alimentatori 0AD6-1605-03EG

        • 1 Kit di montaggio

        • 1 Guida utente
