Switch Matrix 8x8 HDMI con Videowall e Scaler - ATEN IDATA VM-5808H

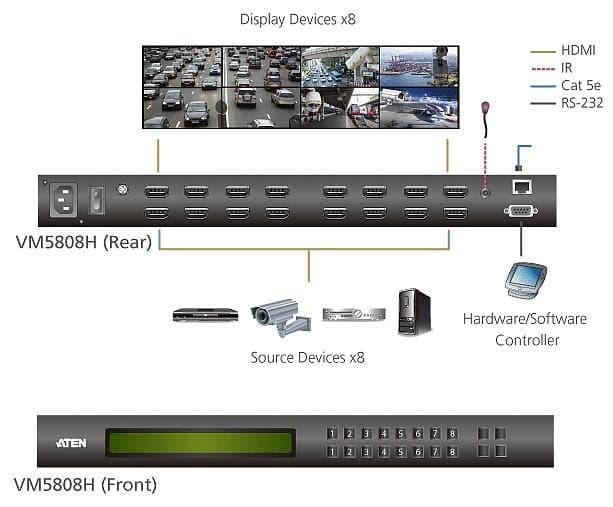

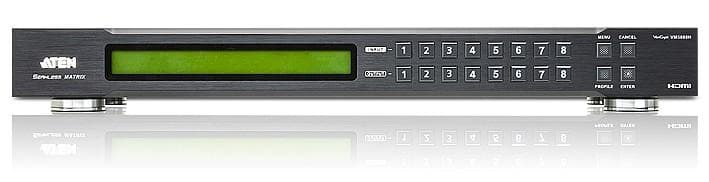

Lo switch matrix IDATA VM-5808H 8x8 HDMI è una soluzione HDMI che offre una modalità semplice e accessibile per indirizzare una delle 8 sorgenti video HDMI su uno dei 8 schermi HDMI, con una visualizzazione rapida di tutte le porte di collegamento tramite LCD del pannello frontale.

Include la funzione di commutazione uniforme che impiega un architettura di matrice FPGA che garantisce la continuità della trasmissione video, il controllo in tempo reale e trasmissioni stabili dei segnali. Grazie a uno scaler a prestazioni elevate integrato, il VM5808H converte in modo semplice diverse risoluzioni in ingresso in varie risoluzioni di visualizzazione di uscita, offrendo agli spettatori la migliore qualità possibile per i video e le immagini su tutti gli schermi. Lo switch integra la funzionalità di parete video con un interfaccia grafica web facile da usare che consente di creare 16 profili di connessione che possono essere personalizzati in diversi layout di pareti video.

Rappresenta la soluzione ideale per applicazioni che richiedono diversi schermi HDMI con più sorgenti HDMI da impostare in diverse posizioni, ad esempio per presentazioni teatrali, concorsi, centri di controllo e installazioni che richiedono rapporti in tempo reale.

Caratteristiche

• Connette una delle 8 sorgenti HDMI a uno degli 8 schermi HDMI

• Trasmissione a lunga distanza, supporta fino a 15 m (24 AWG)

• HDMI (3D, Deep color); compatibile HDCP 1.4

• Seamless Switch – Il design ATEN FPGA unifica i formati video per fornire streaming video continui, commutazione in tempo reale e trasmissioni di segnale stabili

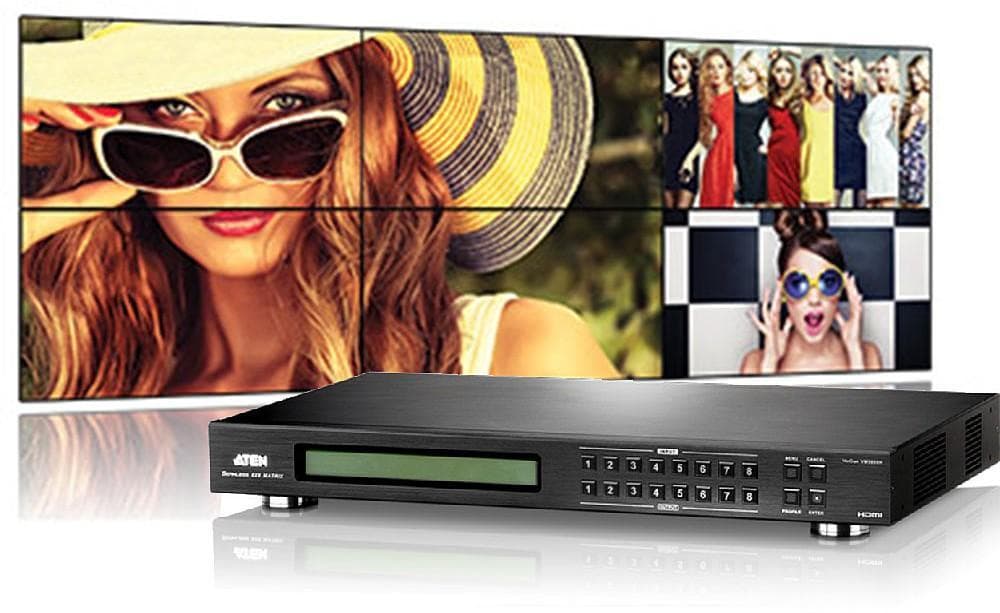

• Video Wall permette di creare layout personalizzati di pareti video tramite interfaccia web intuitiva

• EDID Expert - seleziona le impostazioni EDID ottimali per regolare l accensione e la visualizzazione ad altissima qualità

• Vari metodi di controllo – gestioend el sistema tramite i pulsanti del pannello anteriore, IR, RS-232 e connessioni Ethernet (interfaccia utente Telnet/web)

• Dispone di uno scale ad alte prestazioni integrato per la migliore qualità d immagine

• Porta seriale RS-232 bidirezionale integrata per controllo del sistema di fascia alta

• Qualità video superiore - risoluzione HDTV di 480p, 720p, 1080i e 1080p (1920 x 1080) Full HD

• Protezione ESD per HDMI

• Supporta l audio Dolby True HD e DTS HD Master

• Supporto per Consumer Electronics Control (CEC)

• Supporta i segnali IR per il telecomando

• Firmware aggiornabile

• Installabile a rack

  Specifiche tecniche

  • Ingresso video:

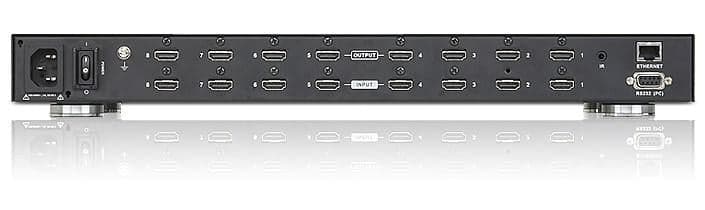

  - 8 x HDMI tipo A femmina (nero)

  - Impedenza 100 Ώ

  - Distanza max. 1,8 m

  • Uscita video:


  - 8 x HDMI tipo A femmina (nero)

  - Impedenza 100 Ώ

  - Distanza max. 15 m

  • Video


  - Frequenza max. dati 6,75 Gbps (2,25 Gbps per corsia)

  - Clock di pixel max. 225 MHz

  - Conformità HDMI (3D, Deep Color)

  - Compatibile HDCP 1.4

  - CEC (Consumer Electronic Control)

  - Risoluzione max. fino a 1080p

  - Distanza max. fino a 15 m

  • Controllo


  - RS-232:

  Connettore: 1 x DB-9 femmina (nero)

  Velocità in baud e Protocollo:

  Velocità in baud: 19200, bit di dati: 8, Bit di stop: 1, Parità: No, controllo del flusso: No

  - IR 1 x Mini jack stereo femmina (nero)

  • Impostazioni EDID


  Modalità EDID: Predefinito / Porta 1 / Remix / Personalizzato (procedura guidata EDID supportata)
  • Alimentazione


  - Connettori 1 x Prese CA tripolari

  - Carico potenza ingresso 100-240 V CA; 50-60 Hz; 1,0 A

  - Consumo 120 V CA, 60 W; 230 V CA, 62 W

  • Materiale: metallo

    Caratteristiche ambientali

    • Temperatura di esercizio 0-50°C

    • Temperatura di conservazione -20 - 60°C

    • Umidità: 0 - 80% di umidità relativa, senza condensa


    Proprietà fisiche

    Dimensioni

    • Larghezza: 43.24 cm

    • Profondità: 26.23 cm

    • Altezza: 4.40 cm

    • Peso: 4.03 kg

      Certificazioni

      • CE

      • RoHS

      • RAEE

        Contenuto della confezione

        • 1x Switch matrix HDMI 8 x 8 con scaler VM5808H

        • 1x Cavo di alimentazione LIN2-418K-E12G

        • 1x Telecomando IR 2XRT-0106G

        • 1x Ricevitore IR 2XRT-0003G

        • 1x kit di montaggio

        • 1x Istruzioni per l utente
