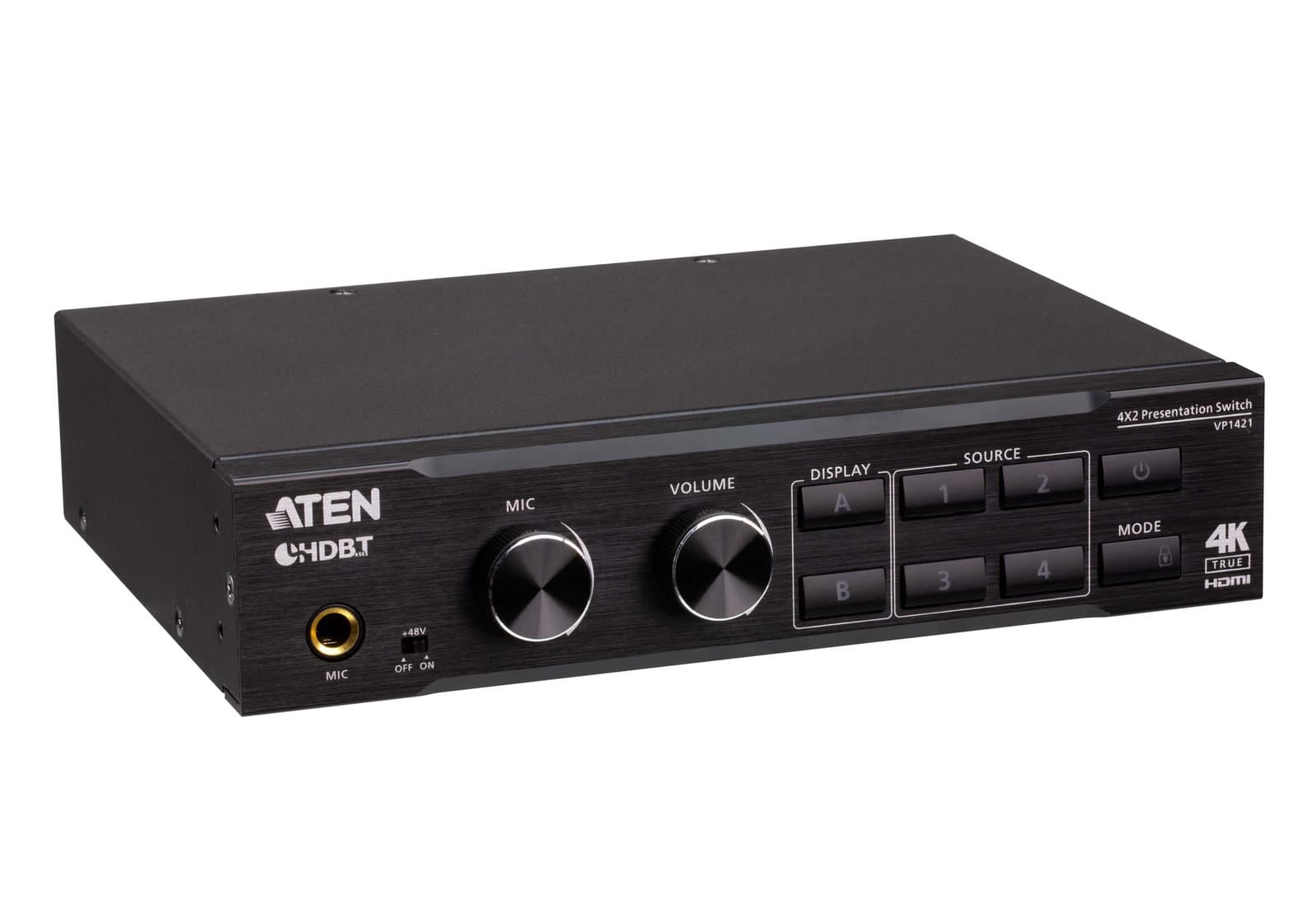

Switch matrix presentazioni True 4K 4x2 con HDBaseT-Lite - Aten IDATA VP-1421

IDATA VP-1421 è uno switch completo per presentazioni che integra una matrice video, scaler True 4K, estensore HDBaseT, DSP audio, e funzioni di conversione da analogico a digitale in un singolo alloggiamento compatto, ideale per sale riunione e spazi didattici.

Supporta risoluzioni fino a 4096 x 2160 a 60 Hz (4:4:4) con HDR per offrire contenuti vividi in ogni presentazione.

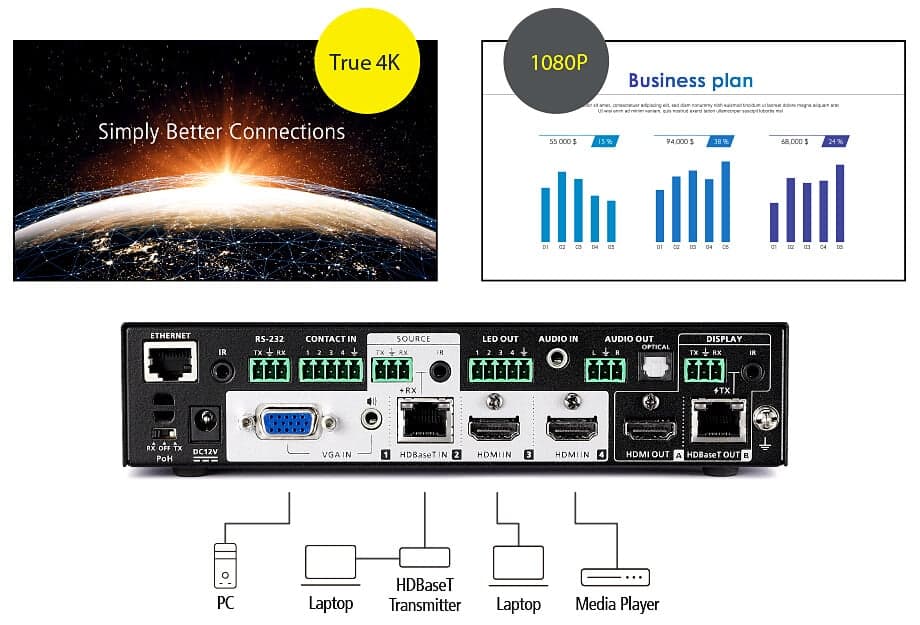

Collegare fino a 4 sorgenti (1 HDBaseT, 2 HDMI, 1 VGA) e passare senza problemi dall una all altra e visualizzare i contenuti scalati alla perfezione contemporaneamente su True 4K e 1080p.

Semplifica la cablatura e trasmette AV, alimentazione e segnali di controllo RS-232 e IR bidirezionali fino a 140 m tramite un cavo Cat 6/6a o ATEN 2L-2910 Cat 6 (inserendoli nelle porte ingresso e uscita HDBaseT).

Supporta l ingresso microfono con alimentazione 48 V Phantom selezionabile oltre a consentire il mixing dell ingresso microfono con l audio del programma e integrato nell uscita display riducendo allo stesso tempo l audio del programma per migliorare l udibilità dei dialoghi.

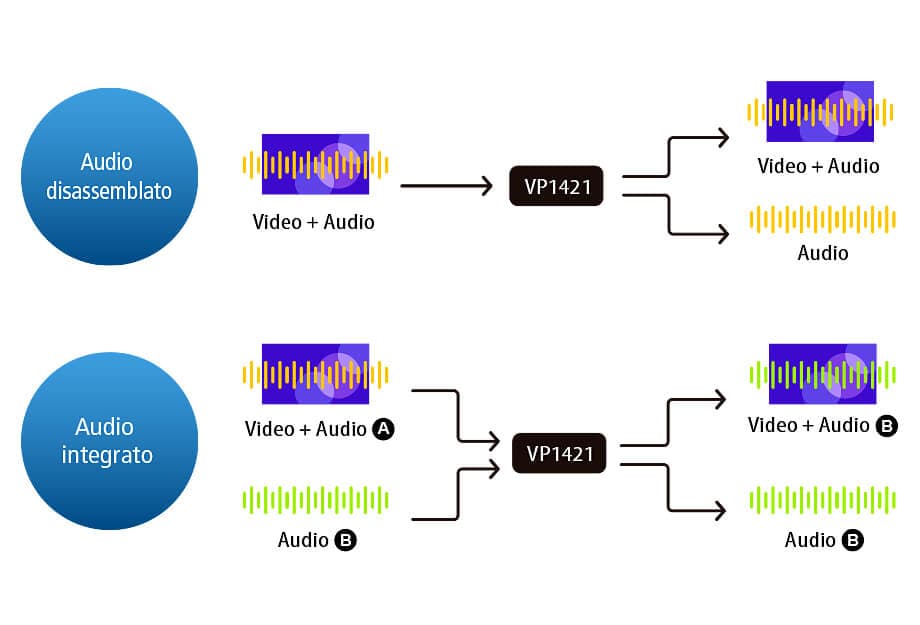

Supporta l integrazione dell audio stereo nell uscita HDMI o la separazione in Uscita linea audio e Uscita audio ottico. Estrarre l audio HDMI e HDBaseT su diverse uscita audio oltre ad adattarlo in modo semplice alla configurazione audio preferita.

Controllo tramite i pulsanti push del pannello frontale, telecomando IR, interfaccia utente web e qualsiasi interfaccia di controllo RS-232, Ethernet e Alloggiamento contatti per semplificare le operazioni.

Caratteristiche

• Supporta 4 ingressi multi formato: 2 ingressi HDMI, 1 HDBaseT e 1 VGA

• 1 uscita HDMI e 1 HDBaseT

• Audio integrato: l audio stereo può essere integrato nell uscita display o separato sulle uscite stereo e audio ottico

• Audio disassemblato: l audio HDMI/HDBaseT può essere estratto sull uscita stereo

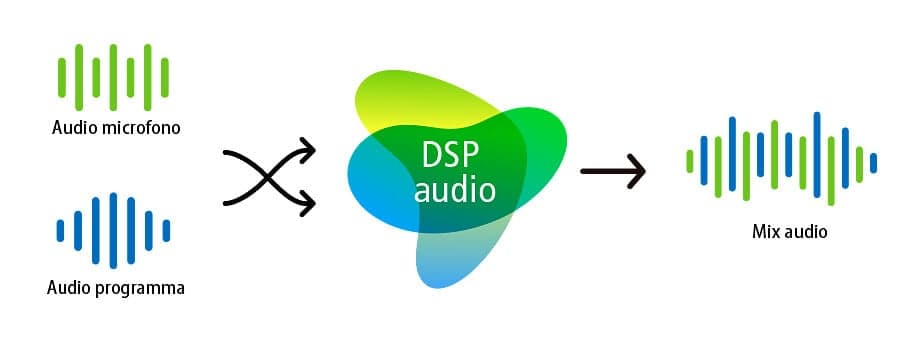

• DSP audio integrato: supporta l ingresso microfono con alimentazione 48 V Phantom selezionabile; consente inoltre di mixare l ingresso microfono con un programma audio e integrarlo nell uscita display

• Riduce automaticamente l audio del programma quando viene rilevato il segnale microfono

• Commutazione automatica: rileva automaticamente e commuta a una nuova sorgente non appena collegata

• Qualità video superiore: risoluzioni True 4K fino a 4096 x 2160 a 60 Hz (4:4:4) (HDMI)/4096 x 2160 a 60 Hz (4:2:0) (HDBaseT)

• Supporta 4K HDR

• Scaler: supporta l upscaling video a 4K per il display A e il downscaling a 1080p per il display B

• EDID Expert™: seleziona automaticamente le impostazioni EDID ottimali per l accensione senza problemi, visualizzazione in qualità elevata e l uso della migliore risoluzione video tra i dispositivi collegati

• HDMI 2.0 (3D, Deep Color, 4K); compatibile HDCP 2.2

• Metodi di controllo multipli: controllo flessibile tramite i pulsanti push sul pannello frontale, telecomando IR, RS-232 e interfaccia utente web tramite Ethernet

• Canale RS-232 e IR bidirezionale: consente il controllo del dispositivo AV tramite il collegamento HDBaseT senza ulteriore cablatura

• Supporta la modalità standby per il risparmio energetico e la riattivazione rapida

• Supporto Consumer Electronics Control (CEC)

• Ingresso contatto integrato e uscita LED per il controllo da tastierino tramite il Pad remoto alloggiamento contatti IDATA VPK-104

• Trasmissione a lunga distanza: trasmettere il segnale AV digitale, i segnali di controllo bidirezionale RS-232 e IR fino a 140m* tramite i cavi Cat 6/6a

• Power over HDBaseT (POH): alimentazione da remoto tramite il cavo di comunicazione esterno con dispositivo di alimentazione selezionabile

*Nota: può essere ottenuto utilizzando entrambe le porte ingresso HDBaseT e uscita HDBaseT su IDATA VP-1421, ciascuna estende la trasmissione fino a 70 m.

Specifiche

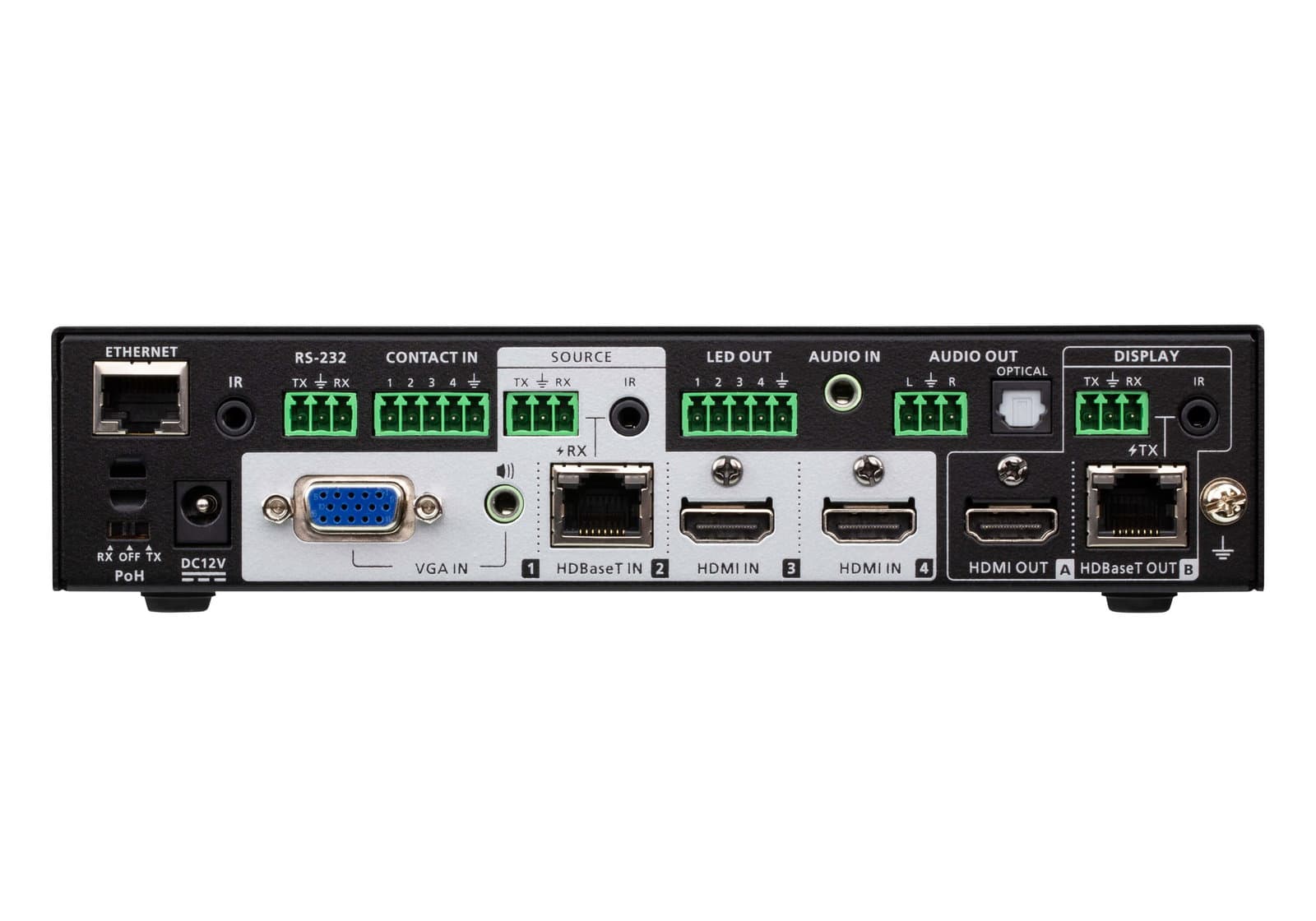

• INGRESSO VIDEO: 2 interfacce HDMI di tipo A femmina (nero), 1 VGA (HDB-15) femmina (blu) e 1 HDBaseT (RJ-45) femmina (Argento) con PoH selezionabile.

• Distanza max. HDMI: 4K a 60 Hz (4:4:4) a 3 m; 4K a 30 Hz a 10 m; 1080p a 60 Hz a 15 m

• Distanza max. VGA: 1920 x 1200 a 60 Hz a 15 m

• Distanza max. HDBaseT: 4K a 30 Hz a 35 m (Cat 5e/6) / 40 m (Cat 6a/ATEN 2L-2910 Cat6); 1080p a 60 Hz a 60 m (Cat 5e/6) / 70 m (Cat 6a/ATEN 2L-2910 Cat6)
  • USCITA VIDEO: 1 interfaccia HDMI di tipo A femmina (nero) e 1 HDBaseT (RJ-45) femmina (Argento) con PoH selezionabile

  • Distanza max. HDMI: 4K a 60 Hz (4:4:4) a 3 m; 4K a 30 Hz a 10 m; 1080p a 60 Hz a 15 m

  • Distanza max. HDBaseT: 4K a 30 Hz a 35 m (Cat 5e/6) / 40 m (Cat 6a/ATEN 2L-2910 Cat6); 1080p a 60 Hz a 60 m (Cat 5e/6) / 70 m (Cat 6a/ATEN 2L-2910 Cat6)
    • Risoluzione max. video HDMI: fino a 4096 x 2160 / 3840 x 2160 a 60 Hz (4:4:4)

    • Risoluzione max. video VGA: fino a 1920 x 1200 a 60 Hz

    • Risoluzione max. video HDBaseT: fino a 4096 x 2160 / 3840 x 2160 a 60 Hz (4:2:0); Fino a 4096 x 2160 / 3840 x 2160 a 30 Hz (4:4:4)

    • Conformità: HDMI 2.0 (3D, Deep Color, 4K); 4K HDR; compatibile con HDCP 2.2; CEC (Consumer Electronics Control)

    • Uscita audio: uscita linea (Non bilanciata) 1 connettore vite prigioniera, 3 poli - Audio ottico: 1 Toslink (nero)

    • Ingresso audio: audio stereo HDMI/HDBT: 1 connettore stereo mini femmina (verde); audio stereo VGA: 1 connettore stereo mini femmina (verde); microfono: 1 connettore jack da 6,3 mm (con alimentazione phantom selezionabile)

    • Controllo RS-232: 1 connettore vite prigioniera, 3 poli

    • Controllo IR: 1 connettore stereo mini femmina (nero)

    • Controllo Ethernet: 1 RJ-45 femmina (argento)

    • Controllo Canale IR: ingresso HDBaseT 1 connettore stereo mini femmina (nero); uscita HDBaseT 1 connettore stereo mini femmina (nero)

    • Controllo Canale RS-232: ingresso HDBaseT 1 connettore vite prigioniera, 3 poli; uscita HDBaseT 1 connettore vite prigioniera, 3 poli

    • Modalità EDID: Predefinito / Porta 1 / Remix

    • 1 connettore CC (nero) per alimentazione

    • Consumo: 12 V CC, 14,93 W, 110 BTU

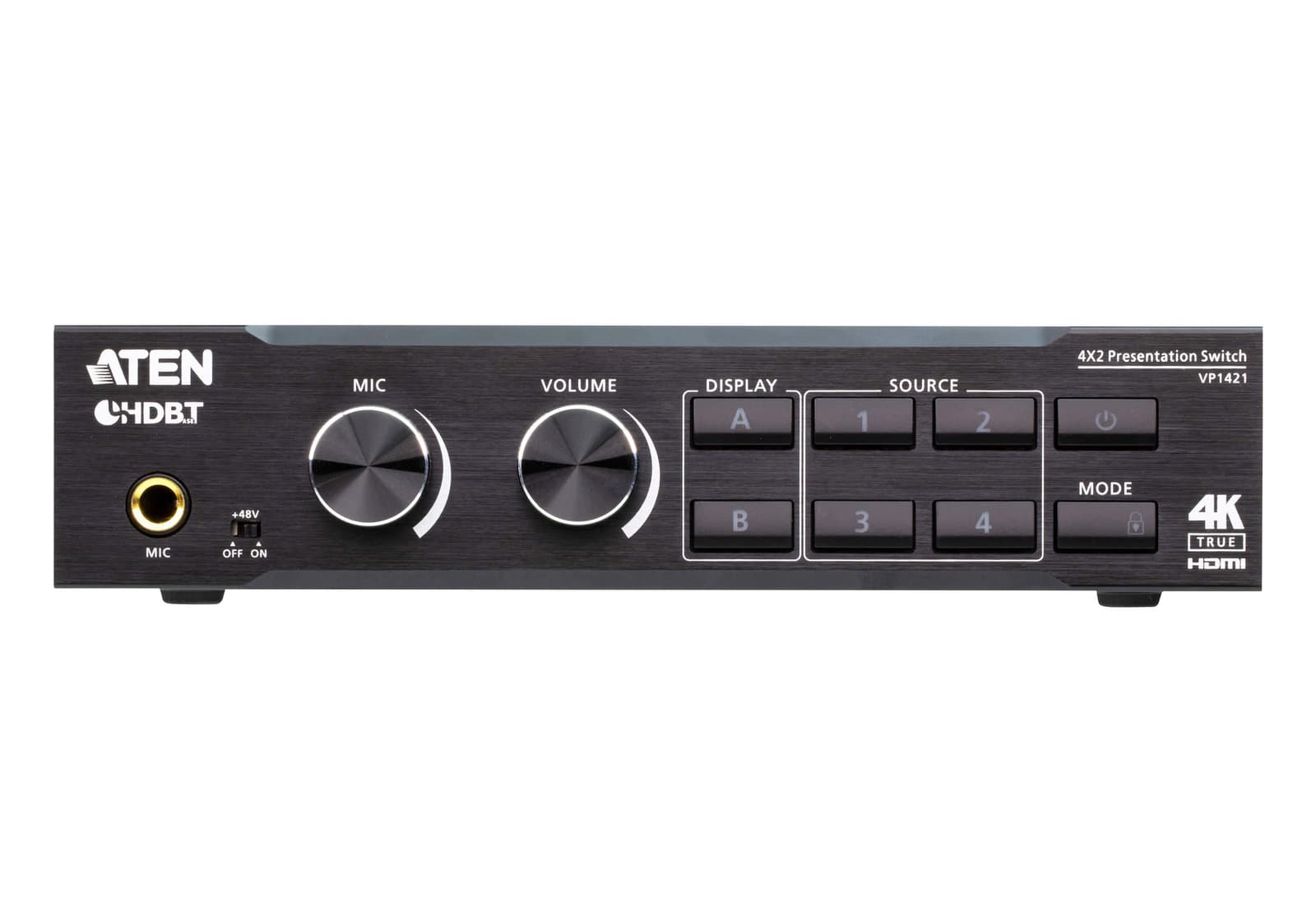

    • Interruttore alimentazione: 1 pulsante push (LED: verde / arancione); 1 supporto scorrevole (alimentazione Phantom 48 V); 1 supporto scorrevole (PoH)

    • Interruttore selezione porta ingresso video: 4 pulsanti push (LED: verde)

    • Interruttore selezione porta uscita video: 2 pulsanti push (LED: arancione)

    • Interruttore selezione: 1 manopola microfono; 1 manopola volume; 1 pulsante push Modalità / Sblocco

      Informazioni ambientali

      • Temperatura di esercizio: 0 - 40 °C

      • Temperatura di conservazione: -20 - 60 °C

      • Umidità: 0 - 80% di umidità relativa, senza condensa

        Contenuto della confezione

        • Switch matrix per presentazioni True 4K 4 x 2 VP1421

        • Ricevitore IR

        • Telecomando IR

        • 4 blocchi terminali a 3 poli

        • 2 blocchi terminali a 5 poli

        • Alimentatore

        • Istruzioni per l utente
