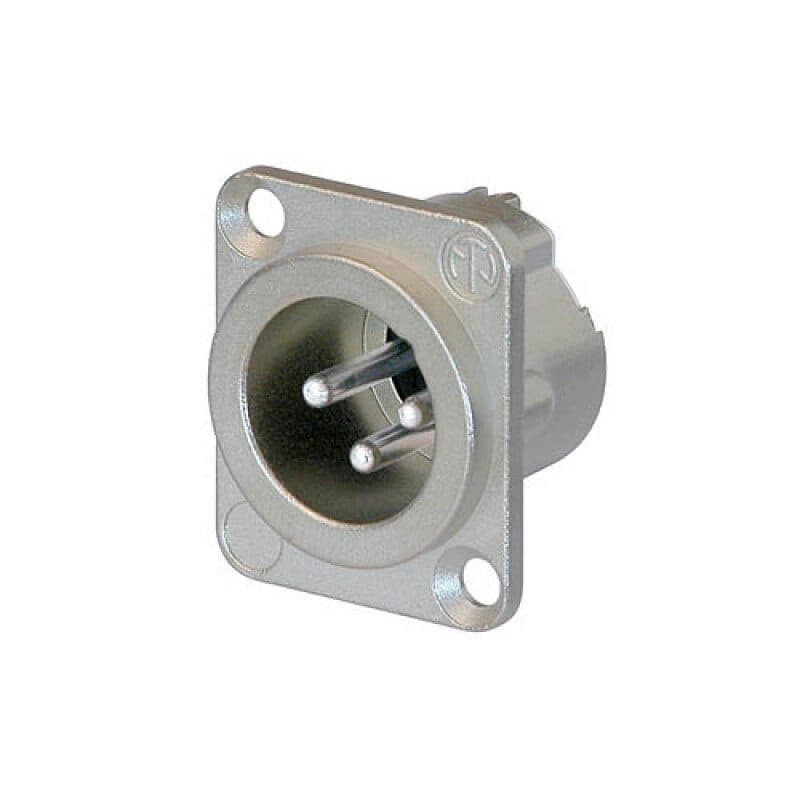

Connettore XLR maschio 3 poli da pannello nickel argento - Neutrik NEU-NC3MD-LX

Il Neutrik NC3MD-LX è un connettore XLR maschio a 3 poli da pannello con coppette per saldatura, corpo in nickel e contatti in argento della Serie DLX. L’involucro metallico compatto integra un contatto di massa duplex che assicura ottima protezione RF e schermatura elettromagnetica. Si abbina in modo ideale ai connettori XLR EMC Neutrik su cavo. Il connettore maschio usa una barra di ritenzione interamente metallica al posto del plastico, con forza di estrazione maggiore; i pad di saldatura più ampi semplificano il cablaggio; è previsto un collegamento opzionale per unire il pin 1 alla massa del telaio; il profilo a D rispetta le dimensioni di montaggio standard del settore.

Specifiche:

• Titolo: NC3MD-LX
• Tipo di collegamento: XLR
• Genere: maschio
• Capacità tra i contatti: ≤ 4 pF
• Resistenza di contatto: ≤ 5 mΩ
• Rigidità dielettrica: 1,5 kV DC
• Resistenza di isolamento: > 10 GΩ (iniziale)
• Corrente nominale per contatto: 16 A
• Tensione nominale: < 50 V
• Forza di inserimento: ≤ 20 N
• Forza di estrazione: ≤ 20 N
• Durata: > 1000 cicli di accoppiamento
• Sezione cavo max.: 2,5 mm²
• Sezione cavo max.: 14 AWG
• Cablaggio: contatti per saldatura
• Dispositivo di bloccaggio: blocco a leva (latch lock)
• Forma telaio: D
• Placcatura contatti: 2 µm Ag su 2 µm Ni
• Contatti: ottone (CuZn35Pb2)
• Inserto: poliammide (PA 6.6 30 % GR)
• Elemento di bloccaggio: acciaio Ck67
• Guscio: zinco pressofuso (ZnAl4Cu1)
• Placcatura guscio: nickel
• Infiammabilità: UL 94 HB
• Conformità normativa: IEC 61076-2-103
• Classe di protezione: IP 40
• Saldabilità: conforme a IEC 68-2-20
• Intervallo di temperatura: da -30 °C a +80 °C
