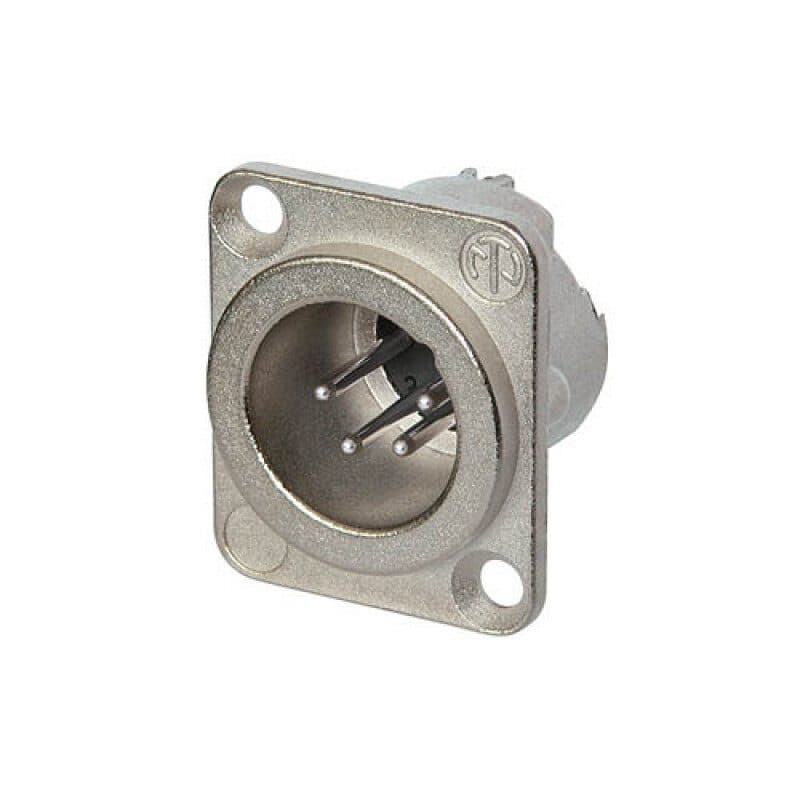

Connettore XLR maschio 4 poli da pannello nickel argento - Neutrik NEU-NC4MD-LX

Il Neutrik NC4MD-LX è un connettore XLR maschio a 4 poli per montaggio a pannello, con coppette per saldatura. Appartiene alla serie DLX: corpo compatto interamente in nickel, contatti in argento e doppia schermatura tramite contatto di massa duplex, per eccellente schermatura elettromagnetica e protezione RF e integrità del contatto tra telaio e connettore di cavo.

Il guscio metallico offre la migliore protezione RF complessiva; la barra di ritenzione del maschio è interamente metallica al posto della versione in plastica, con maggiore forza di estrazione. Terminali di saldatura più ampi facilitano il cablaggio; è prevista un’opzione per collegare facilmente il pin 1 alla massa del telaio. L’alloggiamento a profilo D è compatibile con le dimensioni di montaggio D standard di settore.

Specifiche:

• Titolo prodotto: NC4MD-LX
• Tipo di connessione: XLR
• Genere: maschio
• Capacità tra i contatti: ≤ 7 pF
• Resistenza di contatto: ≤ 5 mohm
• Rigidità dielettrica: 1,5 kV DC
• Resistenza di isolamento: > 10 Gohm (iniziale)
• Corrente nominale per contatto: 10 A
• Tensione nominale: < 50 V
• Forza di inserimento: ≤ 20 N
• Forza di estrazione: ≤ 20 N
• Durata: > 1000 cicli di accoppiamento
• Sezione cavo max.: 1,5 mm²
• Sezione cavo max.: 16 AWG
• Cablaggio: contatti per saldatura
• Dispositivo di bloccaggio: blocco a leva
• Forma telaio: D
• Placcatura contatti: 2 µm Ag su 2 µm Ni
• Contatti: ottone (CuZn35Pb2)
• Inserto: poliammide (PA 6.6 30 % GR)
• Elemento di bloccaggio: acciaio Ck67
• Guscio: pressofusione di zinco (ZnAl4Cu1)
• Placcatura guscio: nickel
• Infiammabilità: UL 94 HB
• Conformità standard: IEC 61076-2-103
• Classe di protezione: IP 40
• Saldabilità: conforme a IEC 68-2-20
• Intervallo di temperatura: da -30 °C a +80 °C
