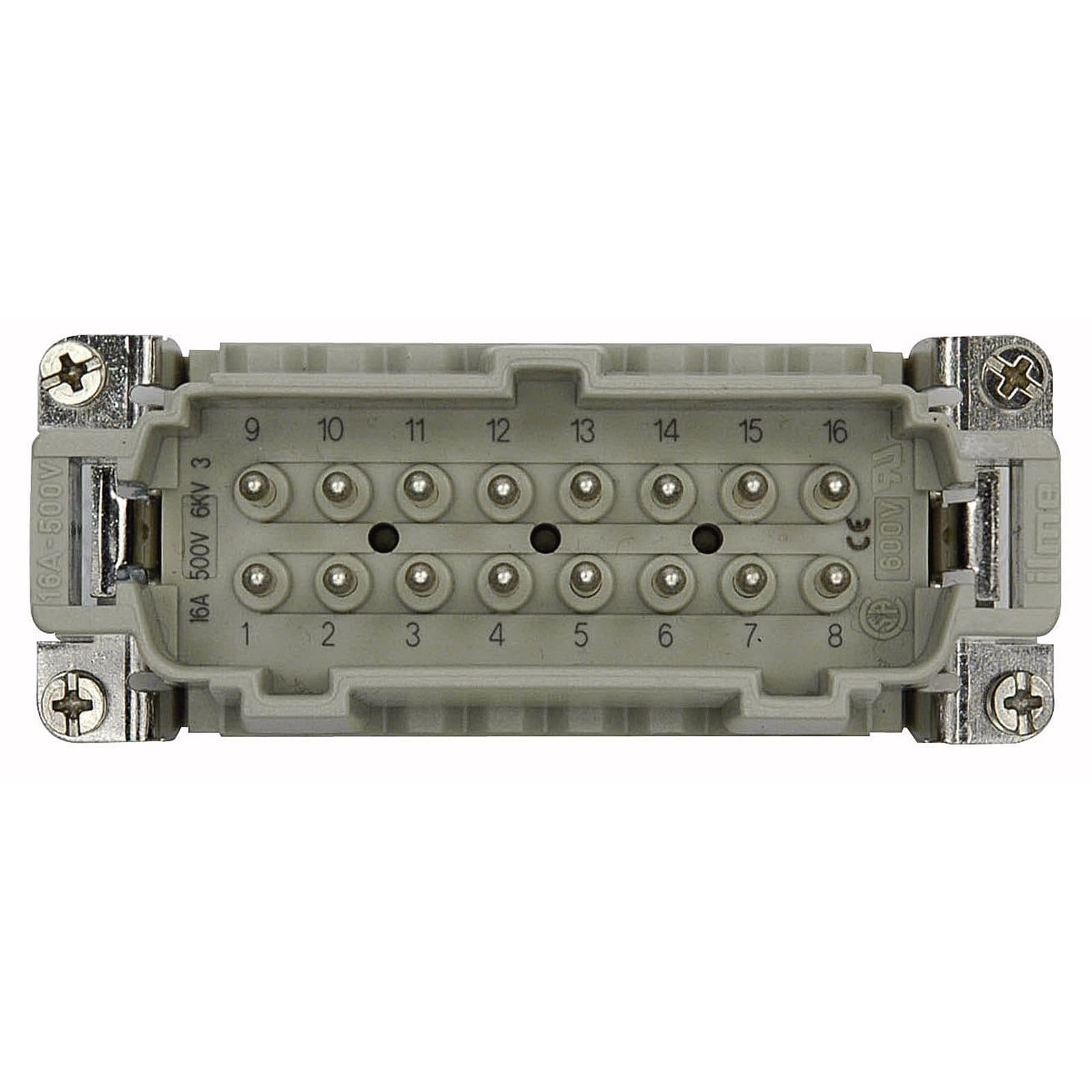

Inserto maschio per corrente nominale 16A, sezione cavo 4mm², colore grigio. Dimensioni: 84mm x 33mm x 34mm. Peso 0.099 kg. IP20.
12,74 €IVA inclusa
L'inserto maschio ILME 90717 dispone di 16 contatti e supporta una corrente nominale di 16 A. Il terminale a vite è adatto a cavi con sezione trasversale 4, da 0,5 mm² a 4 mm², pari a 20 AWG–12 AWG. Il modello grigio pesa 0,099 kg e presenta dimensioni di 84 × 33 × 34 mm.
Il grado IP20 indica l'impiego esclusivo in ambienti interni. Per il collegamento PE sono previsti 7 mm di profondità di inserimento, una sezione del cavo di 4 mm² e una forza di serraggio di 1,2 nm. Il bloccaggio avviene tramite vite; il tipo di contatto è stagno e la resistenza d'isolamento raggiunge 10 GΩ.
Le caratteristiche secondo EN 61984 sono 690 V, 6 kV e 2. Sono inoltre presenti una tensione nominale UL/CSA di 600 V, una classificazione V-0 secondo UL 94 e una temperatura operativa compresa tra -40 °C e 125 °C.
| Peso | 0.099 kg |
|---|---|
| Contatti | 16 |
| Altezza (mm) | 33 mm |
| Larghezza (mm) | 34 mm |
| Colore | Grigio |
| Grado IP | IP20 (solo per uso interno) |
| Dispositivo di bloccaggio | Vite |
| Lunghezza (mm) | 84 mm |
| Dimensione massima cavo AWG | 12 AWG |
| Tipo di contatto | Stagno |
| Dimensione massima cavo | 4 mm² |
| Connessione Pin | Terminale a vite |
| Corrente nominale (A) | 16 A |
| Identificativo produttore | JNEM 16 |
| Dimensione minimo cavo | 0.5 mm² |
| Temperatura di esercizio minima | -40 °C |
| Temperatura Massima di Funzionamento | 125 °C |
| Sezione trasversale cavo | 4 |
| Dimensione minimo cavo (AWG) | 20 AWG |
| Profondità di inserimento terminale PE | 7 mm |
| Sezione trasversale cavo PE | 4 mm² |
| Forza di serraggio per connessione PE | 1.2 nm |
| Specifiche secondo EN 61984 | 690 V 6 kV 2 |
| Resistenza all'isolamento | 10 GΩ |
| Tensione nominale secondo UL/CSA | 600 V |
| Grado di reazione al fuoco (UL 94) | V-0 |
| Profondità di inserimento conduttori | 7 mm |
| Forza per contatto principale | 0.5 nm |
| Forza di serraggio viti di fissaggio | 0.5 nm |
