Beltpack Wireless - DAP D1476B

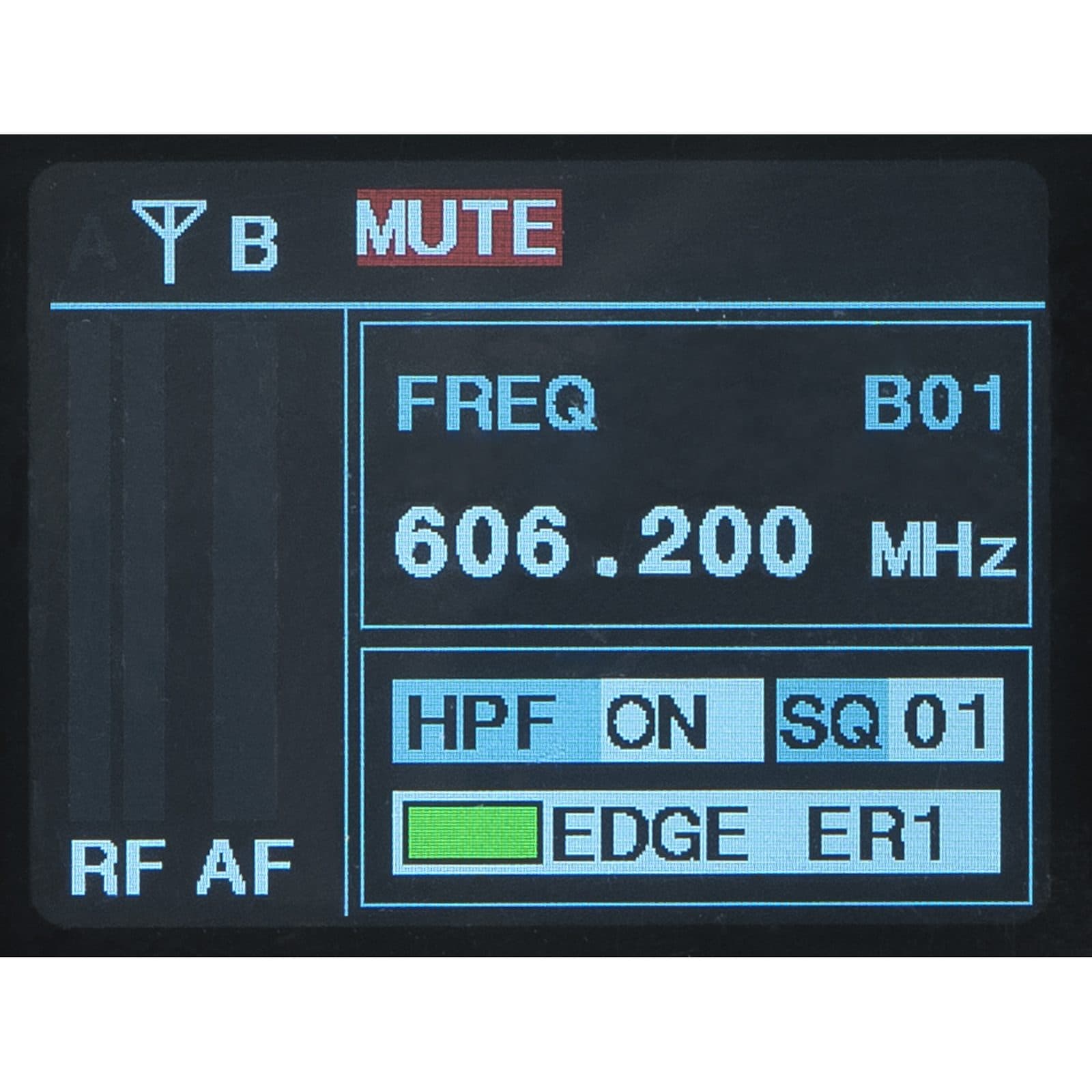

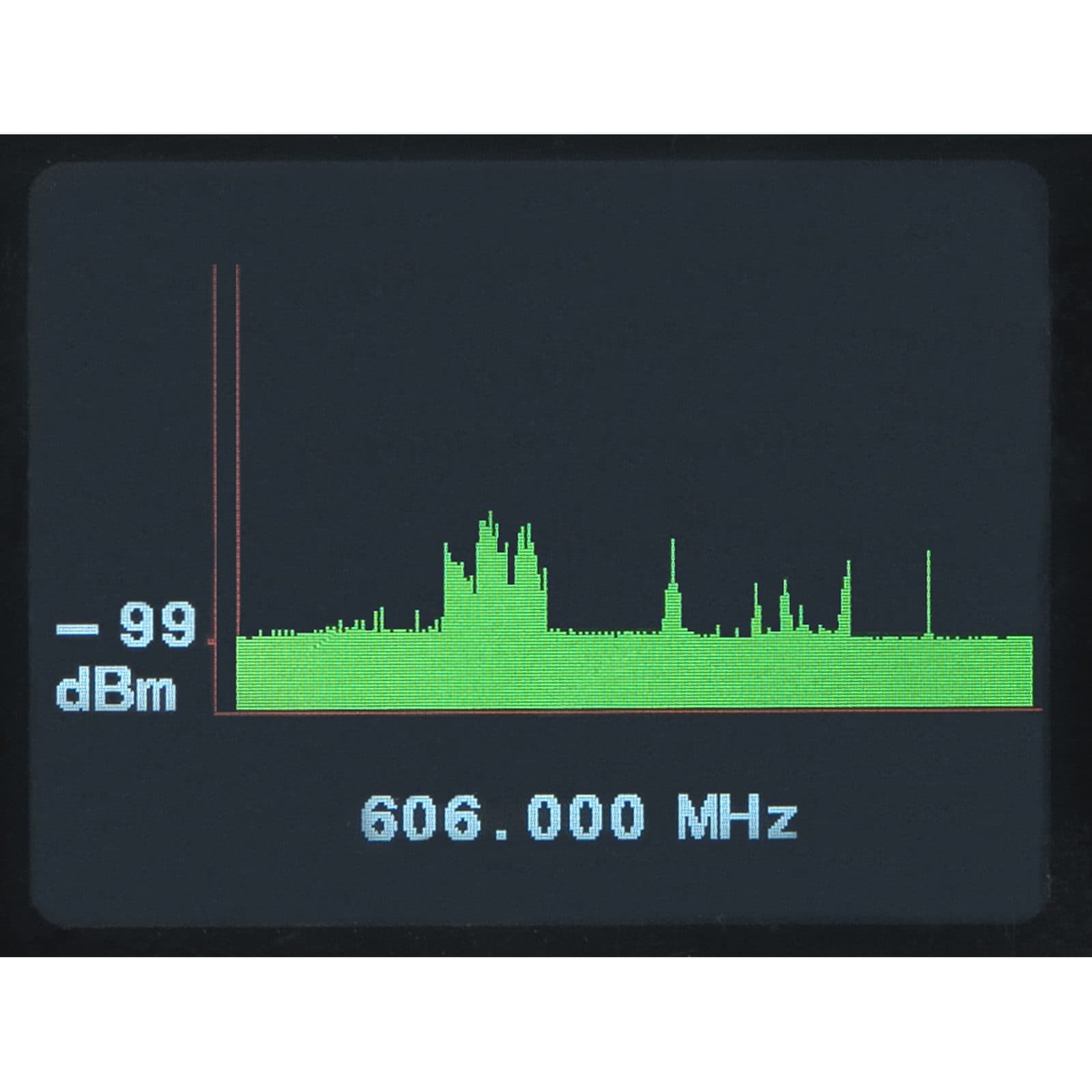

Il DAP EDGE EBS-1 è un sistema wireless con trasmettitore beltpack pensato per una gestione semplice e per ottenere un segnale affidabile, chiaro e puro senza interferenze. La serie EDGE comprende sistemi per microfoni e beltpacks destinati alla registrazione o all’amplificazione di voci e strumenti. Il set riunisce un ricevitore microfonico UHF true-diversity con LCD a colori, un trasmettitore beltpack con display OLED e una cuffia a condensatore cardioide di alta qualità. Il ricevitore dispone della scansione della banda per individuare rapidamente una frequenza libera, ridurre la distorsione del segnale e garantire la migliore ricezione possibile. La frequenza viene trasferita automaticamente tra ricevitore e trasmettitore tramite i sensori a infrarossi presenti su entrambe le unità.

La codifica a colori, ottenuta con gli adesivi inclusi, permette di riconoscere subito il ricevitore associato al proprio beltpack anche quando si utilizzano contemporaneamente fino a 8 set di microfoni wireless. Il sensore a infrarossi consente inoltre di impostare facilmente sul ricevitore tutti i parametri importanti e di trasferirli automaticamente quando il microfono viene posizionato davanti all’unità. Sono disponibili anche accessori aggiuntivi per estendere la portata o rendere i microfoni palmari compatibili con cartucce wireless Shure; il singolo componente può essere ordinato separatamente oppure si può scegliere il set completo. Il kit comprende il necessario per completare l’installazione:

• kit di installazione in rack da 19 pollici;
• adattatore;
• antenna RF;
• protezione antivento.

La banda di frequenza audio wireless va da 610 MHz a 670 MHz, con stabilità wireless pari a 0,0015 %, potenza RF di 30 mW, deviazione di frequenza di 75 ± kHz, reiezione delle frequenze spurie di 50 <- dBC e ampiezza di banda RF di 60 MHz. Il livello THD è inferiore a 1,0 %, il rapporto segnale-rumore è superiore a 100 dB, la sensibilità del microfono è 1,9 mV e il livello massimo SPL raggiunge 133 dB. La risposta in frequenza copre da 50 Hz a 19000 Hz; l’alimentazione phantom è di 5 V e il range di gain del trasmettitore è 30 dB.

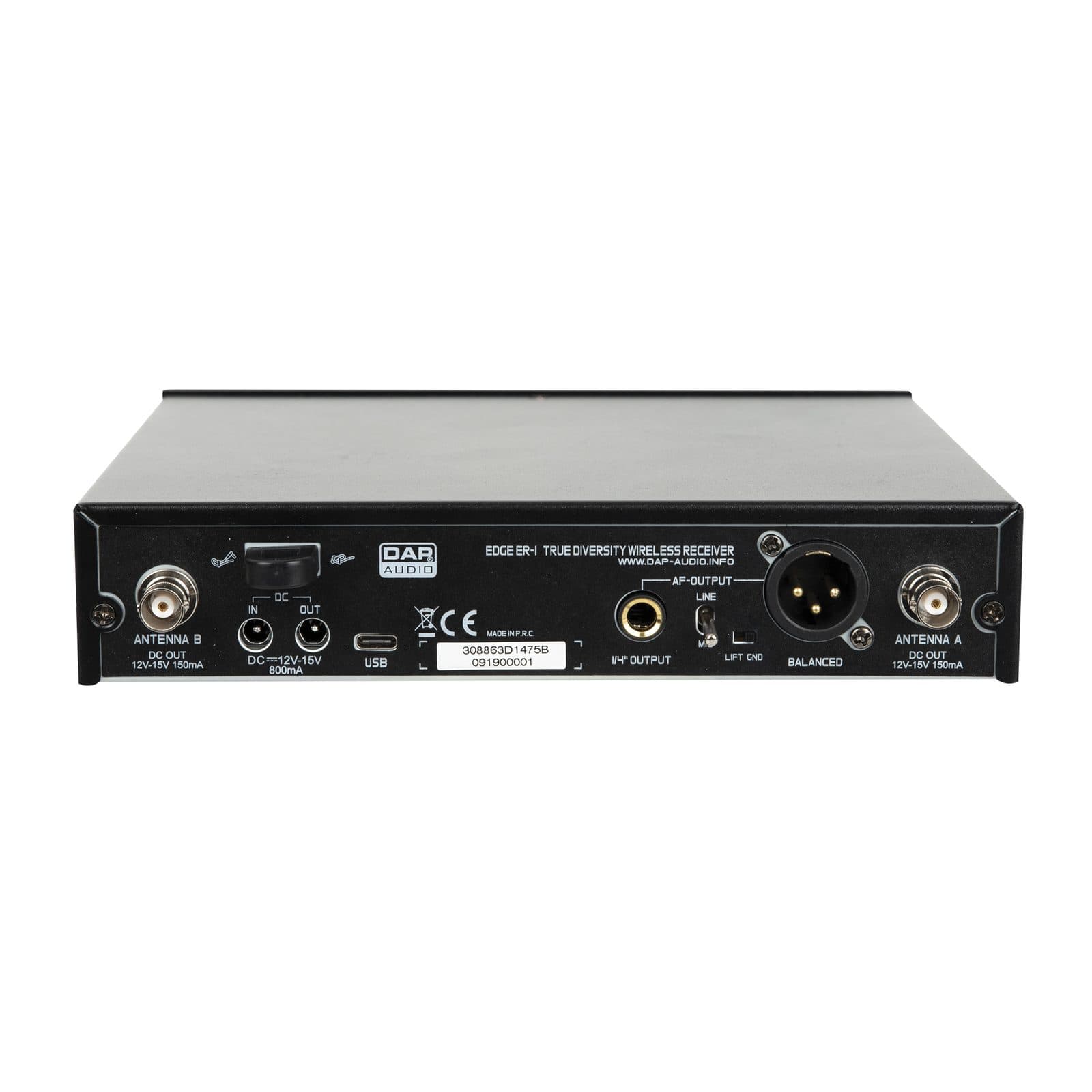

Il trasmettitore offre 1 ingresso mono con connessione mini XLR a 4 pin. Il ricevitore dispone di 2 ingressi per antenna RF con connessione BNC e impedenza di ingresso pari a 50 Ω, oltre a 1 uscita microfonica con connessione XLR a 3 pin / TS sbilanciato da 6,3 mm. Il livello massimo dell’uscita audio bilanciata è 48 dBu, l’impedenza dell’uscita ricevitore è 50 Ω, mentre l’uscita dell’antenna RF del ricevitore fornisce 15 V e 150 mA. L’alimentazione del trasmettitore utilizza batterie di tipo AA da 1,5 V, con durata media di 10 h.

Il ricevitore funziona con alimentazione 100-240 V AC a 50/60 Hz e fornisce 15 V DC; l’alimentatore SMPS è incluso e la potenza assorbita è 5,3 W. L’ingresso di alimentazione utilizza una spina CC a bassa tensione, mentre il connettore di uscita dell’alimentazione è una presa CC a bassa tensione. Il ricevitore misura 44,5 mm in altezza, raggiunge un’altezza massima di 250 mm, è largo 205 mm e profondo 225 mm. Il trasmettitore misura 22 mm in altezza, 65 mm in larghezza e 90 mm in lunghezza; la profondità di installazione, escluso il connettore, è 250 mm.
