Truss Quadrato 4-way F - Milos FQ30016

Il MILOS FQ30016 appartiene alla serie PRO-30 ed è realizzato con un tubo in alluminio da 50 mm, spesso 2 mm, e bretelle da 16 mm. Questo sistema costruttivo è utilizzato per discoteche, palchi, teatri e numerose altre applicazioni. La gamma PRO-30 comprende il sistema a 2 punti Step nei modelli FS, GS e PS, il sistema triangolare a 3 punti FT, GT e PT e il sistema quadrato a 4 punti FQ, GQ e PQ. Gli elementi vengono uniti mediante connettori conici e spigot.

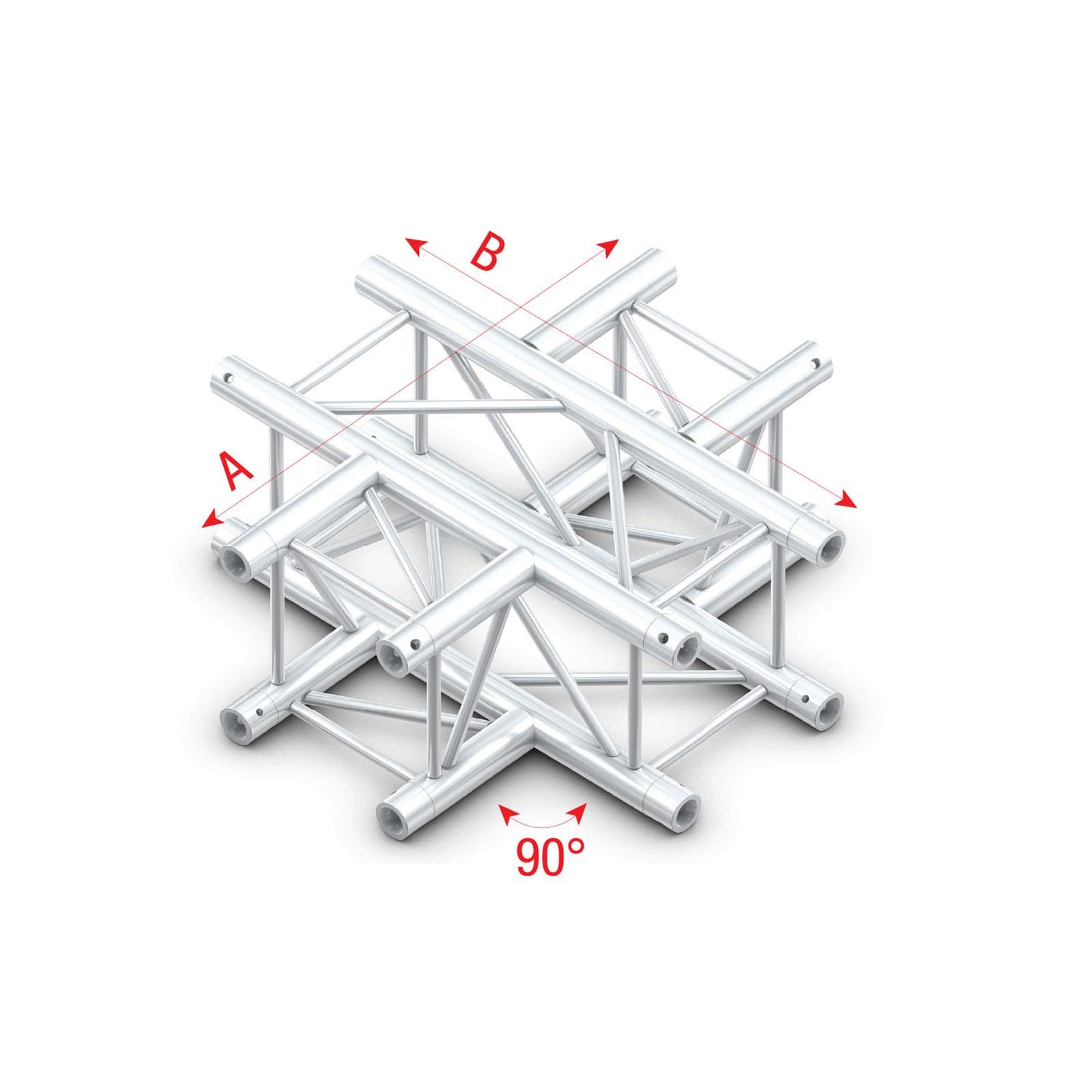

Milos propone tre sistemi di accoppiamento con compatibilità differenti, come indicato nella relativa panoramica. Tutti i sistemi di tralicci Milos PRO-30 sono certificati TÜV. La versione F è compatibile con i sistemi Prolyte e utilizza un diametro di Ø 27,8 mm; la versione G è compatibile con i sistemi Global & Euro e ha diametro di Ø 29,0 mm; la versione P è compatibile con i sistemi di tralicci Milos standard e ha diametro di Ø 29,8 mm. Ogni elemento, sia esso una lunghezza o un angolare, viene fornito con un set completo di connessione per un lato, composto da spigot, spine e molle a R. Il traliccio nero disponibile è verniciato a polvere in RAL9005. Le quote A e B sono entrambe di 710 mm.

Chi dispone già di un traliccio Prolyte può consultare la tabella di compatibilità per trovare l’equivalente Milos adatto alla configurazione. L’utilizzo combinato di marche diverse deve essere esaminato e approvato da una terza parte competente e qualificata, che deve redigere una valutazione dei rischi ed eseguire i calcoli strutturali. Le combinazioni non approvate vengono utilizzate sotto l’esclusiva responsabilità dell’utente.

La lunghezza è di 710 mm, pari a 0,71 m, e la sezione misura 290 mm x 290 mm. Il tubo principale ha diametro 50 x 2 mm, le diagonali hanno diametro di 16 mm e il peso è di 12,6 kg. La finitura è lucidata, il colore è argento, il tipo di traliccio è 4 vie / incrocio, l’angolo dell’incrocio è di 90°, il sistema è F Ø 27,8 mm e la compatibilità indicata è Prolyte. Sono inclusi 4 set di Spigot, Pin e Spring.
